3. 測定装置
A. 核医学におけるイメージング
a. 分子イメージング
b. 核医学イメージング
B. ガンマカメラ a. シンチレータ
・Nal(Tl)検出器（2016 43）
「可視光への変換」
「潮解性」
「温度変化、衝撃に弱い」
原子番号が大きいので、他の検出器に比べkeVあたりの発光量が高く、感度が高い。
γ線のエネルギーが高いほど検出効率は低い
・PETカメラ（2014 33）
|
シンチレータ |
NaI(Tl) |
BGO （Bi4Ge3O12） |
LaCl3、 LaBr3 |
LSO （Lu2SiO5:Ce） |
GSO （Gd2Si5:Ce） |
有機 シンチレータ |
|
実効原子番号 |
51 |
74 |
|
66 |
59 |
10＜程度 |
|
★発光量（相対値） |
100 |
15 |
120、160 |
75 |
25 |
とても低い |
|
★減衰時間（ns） |
230 |
300 |
26、35 |
40 |
60 |
数ns |
|
★エネルギー分解能 |
8 |
18 |
3.3、2. |
12 |
8 |
|
＊LSO、LaCl3、LaBr3：Lu、Laの放射性同位体が問題となる
＊NaI(Tl)、LaBr3：潮解性が問題となる
b. 光電子増倍管 （2013 32）
「蛍光の電子への変化と増倍」
安定性の高い電源が必要
光電子増倍管の数が多ければ信号の位置がより正確になり、空間分解能に優れ、感度が上昇する。
PMTそれぞれの感度の差は画質の均一性や直線性に影響する。
増幅は105～107倍程度
磁気遮へいのためにミューメタルを使用している
c. エネルギースペクトル
d. アンガー型
e. コリメータ
・コリメータの視野による分類（2015 38、2014 34）
|
種類 |
イメージ |
視野 |
使用目的 |
特徴 |
|
平行多孔型 (パラレルホール) |
不変 |
不変 |
プラナー像、 SPECT |
被検体との距離を小さくするほど高分解能 感度は穴径の2乗に比例 |
|
ピンホール |
拡大 |
縮小 |
極めて小さい臓器 |
上下左右反転像(倒立画像) |
|
ファンビーム |
横拡大 |
縮小 |
SPECT専用 |
感度と分解能向上(パラレルより良い) |
|
バイラテラール |
不変 |
不変 |
小さい臓器 |
1度に2方向像を得る。心臓の同時2方向撮像 |
|
スラントホール |
不変 |
不変 |
SPECT用 |
被験者と近距離収集が可能 斜め方向からの撮像、断層撮像 |
|
ダイバージング |
縮小 |
拡大 |
対象が大きい場合 |
視野を広げられる |
|
コンバージング |
拡大 |
縮小 |
対象が小さい場合 |
視野を狭めて拡大像を得る |
＊ダイナミック撮影：高感度のものを使用
・ピンホール、パラレルコリメータの空間分解能、幾何学的効率
（2016 記述）
（1）パラレルコリメータの空間分解能 ≒ 幾何学的分解能
(距離に依存)

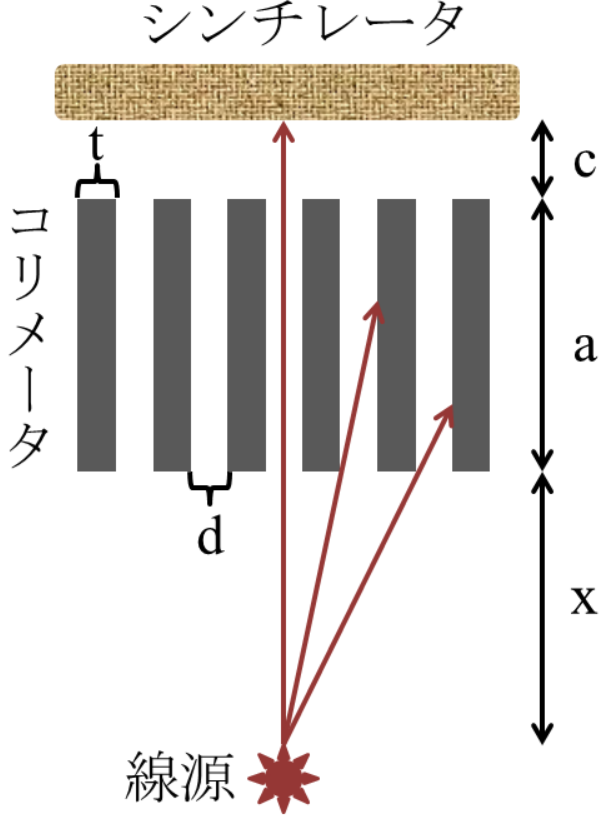

a：コリメータの高さ d：コリメータ孔の幅
x：線源コリメータ距離 c：コリメータシンチレータ距離
µ：コリメータ減弱係数
（2）パラレルホールコリメータ総合空間分解能R
R1：シンチレーションカメラの固有空間分解能 R2：コリメータの分解能

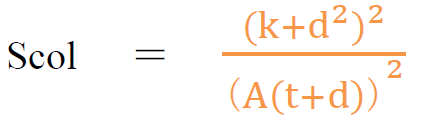

（3）パラレルホールコリメータの感度 ≒ 幾何学的効率 (距離に非依存)
t：コリメータ壁の厚さ k：穴の形による定数
・コリメータのエネルギーによる分類 （2012 34）
|
コリメータの種類 |
エネルギー範囲 |
★対象各種 |
特徴 |
|
低エネルギー用(LE) |
～160(140)keV以下 |
99mTc、123I、133Xe、201Tl |
汎用、高分解能、高感度 |
|
低中エネルギー用(LME) |
～250(190)keV以下 |
123I、67Ga |
|
|
★中エネルギー用(ME) |
～300kev以下 |
67Ga、111In、(123I)、81mKr |
高分解能 |
|
高エネルギー用(HE) |
～450keV以下 |
131I |
|
f. 位置計算
g. 全身スキャン
h. 半導体型
C. SPECT（SPECT/CT）装置
a. カメラ回転型
b. リング型
